銅箔粗糙度波動改變 PCB 特性阻抗采用激光顯微鏡與白光干涉儀對比檢測
發布時間:
2026-09-01
作者:
新啟航半導體有限公司

高頻印制電路板(High-Frequency PCB)高速信號傳輸受趨膚效應(Skin Effect)主導,信號電流僅沿銅箔表層微區傳導。銅箔粗糙度波動(Fluctuation of Copper Foil Roughness)是PCB量產制程常見問題,主要由銅箔基材批次差異、壓合工藝波動、蝕刻與棕化處理不均導致,會直接改變傳輸線物理結構與等效介電參數,引發特性阻抗(Characteristic Impedance)偏移。

銅箔粗糙度異常波動會增大信號傳輸路徑長度,提升插入損耗(Insertion Loss)與回波損耗,造成阻抗匹配失衡、信號反射與相位偏移,嚴重降低高速鏈路傳輸穩定性。傳統抽檢方式僅能獲取局部二維數據,無法全面捕捉粗糙度波動偏差,難以精準關聯阻抗異常成因,不利于制程問題溯源。

激光顯微鏡(Laser Confocal Microscope)與白光干涉儀(White Light Interferometer, WLI)為兩類主流非接觸式微觀檢測設備,適用于銅箔形貌質控對比分析。激光顯微鏡橫向辨識能力強、檢測效率高,適配產線批量篩查粗糙度波動缺陷;白光干涉儀具備亞納米級垂直檢測精度,可精準輸出Ra、Rz等三維粗糙度參數,完整還原銅箔微觀拓撲結構。

通過兩種設備對比檢測,可實現高低精度互補,精準量化銅箔粗糙度全域波動幅度,建立粗糙度與PCB特性阻抗的對應關系,反向優化壓合、蝕刻制程參數,有效抑制阻抗漂移問題,提升高頻PCB量產一致性與信號完整性。

一、激光共聚焦顯微鏡粗糙度實測偏差問題解析

在精密樣品粗糙度實際檢測中,很多用戶會發現:激光共聚焦顯微鏡的測量數據常常出現偏差、重復性(Repeatability)不佳,與白光干涉儀檢測結果不一致。但設備檢測標準塊(Standard Block)時數據卻精準穩定,這一現象的核心原因,是設備視野局限與國際標準化組織(International Organization for Standardization, ISO)粗糙度檢測標準不匹配。

1、1 共聚焦鏡頭視野的先天局限性

激光共聚焦顯微鏡的測量精度(Measurement Accuracy)與物鏡(Objective Lens)倍率正相關,行業內檢測納米級(Nanoscale)粗糙度,普遍采用尼康50倍APO高倍物鏡(Nikon 50X APO High-Magnification Objective Lens)。但高倍率必然壓縮視野范圍,該鏡頭的單幅視場(Field of View, FOV)僅0.5mm,成像取樣范圍(Imaging Sampling Range)極小,無法滿足實際工業樣品的全域檢測需求。

1、2 ISO標準對超細粗糙度的檢測規范(ISO4287/ISO4288)

針對Ra≤100nm(0.1μm)的超精密表面粗糙度檢測,國標與國際標準有明確硬性參數要求,具體參數如下:

適用粗糙度區間(Applicable Roughness Range):0.02μm~0.1μm

取樣長度Lr(截止波長λc)(Sampling Length Lr / Cut-off Wavelength λc):0.25mm

評定長度Ln(有效評估長度)(Evaluation Length Ln / Effective Evaluation Length):默認5倍取樣長度,Ln=5×0.25mm=1.25mm

短波濾波λs(噪聲過濾)(Short-Wave Filter λs / Noise Filtering):2.5μm(Lr/100)

1、3 數據不準的核心根源

結合設備參數與檢測標準可清晰看出:激光共聚焦50倍物鏡僅0.5mm的單幅視野,無法覆蓋1.25mm的標準評定長度,不滿足ISO粗糙度檢測的基礎規范,這是數據偏差的核心根源。

這也是檢測差異的關鍵:

檢測標準粗糙度塊時,樣品表面形貌(Surface Morphology)規則、均勻一致,取樣長度的差異不會影響最終檢測結果,數據精準穩定;

檢測實際工業樣品時,工件(Workpiece)表面不同位置的粗糙度、微觀形貌存在天然差異,過小的取樣視野不具備全域代表性,最終導致測量數據失真(Data Distortion)、與標準設備數據偏差較大。

該問題同樣適用于ISO25178面粗糙度(Areal Roughness)檢測標準,取樣范圍不足,會直接影響檢測數據的科學性(Scientificity)與準確性(Accuracy)。

1、4 視野拼接補償方式的弊端

為彌補視野不足的缺陷,行業內常采用圖像拼接(Image Stitching)的方式拓展檢測范圍,但拼接精度完全依賴設備運動平臺(Motion Platform)的硬件實力,極易引入新誤差(New Error),具體分類及弊端如下:

壓電平臺(Piezoelectric Platform):拼接精度最高、誤差最小,但設備成本(Equipment Cost)昂貴,不適配常規檢測場景;

直線電機平臺(Linear Motor Platform):精度與成本均衡,適配常規精密檢測(Precision Inspection)場景,是行業主流選擇;

伺服電機平臺(Servo Motor Platform):成本最低,但高倍率成像拼接后,易出現水紋狀錯位、抖動、高低偏移、傾斜偏差等機械誤差(Mechanical Error);行業通常通過算法濾波(Algorithm Filtering)掩蓋瑕疵,無法從根本上解決數據偏差問題。

二、大視野3D白光干涉儀:全域高精度粗糙度測量解決方案

針對激光共聚焦顯微鏡視野局限、實測數據不準的行業痛點,大視野3D白光干涉儀突破傳統精密測量設備(Traditional Precision Measurement Equipment)的技術瓶頸,兼顧超大視野、納米級高精度、全場景適配,重新定義超精密表面測量標準,為半導體、精密光學部件(Precision Optical Components)、高端工件檢測提供可靠的數據支撐。

四大核心技術革新,全面碾壓傳統測量設備

1、 超大視野+納米級高精度,效率精度雙突破

打破高倍率設備“高精度小視野、大視野低精度”的行業矛盾,搭載自主研發0.6倍輕量化專用鏡頭,實現15mm超大單幅視野(Single Frame Field of View),遠超傳統共聚焦設備。設備配備可兼容4組物鏡的轉塔結構(Turret Structure),無需頻繁切換設備,一臺儀器即可兼顧大視野全域觀測與納米級高精度測量,完美覆蓋ISO標準評定長度要求,從根源解決取樣范圍不足導致的數據偏差問題。


銅箔粗糙度波動改變 PCB 特性阻抗采用激光顯微鏡與白光干涉儀對比檢測

晶圓相關實測應用圖示及說明(半導體專屬)


銅箔粗糙度波動改變 PCB 特性阻抗采用激光顯微鏡與白光干涉儀對比檢測

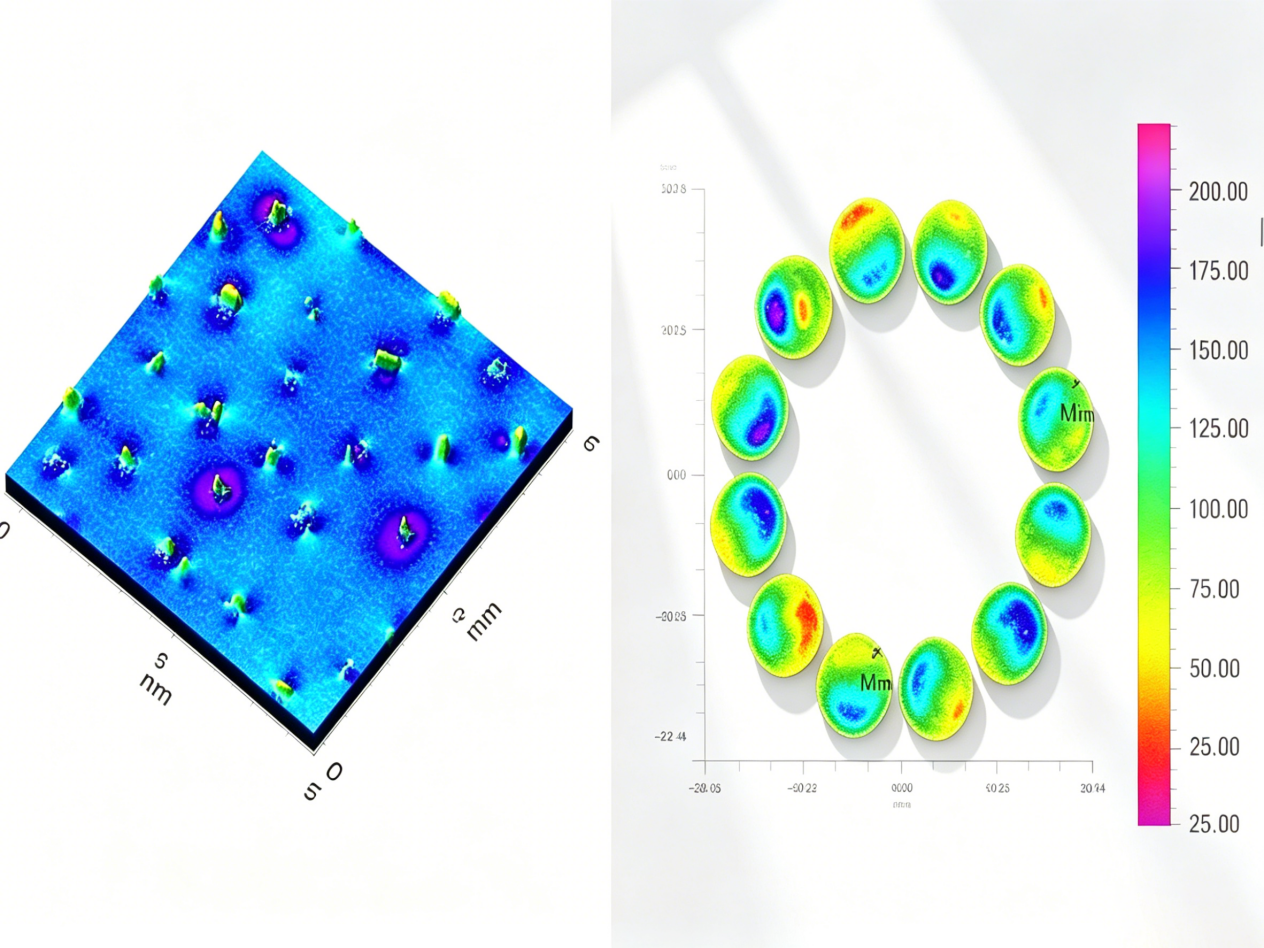

(圖示為化學機械拋光(Chemical Mechanical Polishing, CMP)研磨碟盤表面金剛石顆粒共面度(Coplanarity)分析:左側為放大細節圖,右側為整體共面度分析圖,直觀展現設備帶圖形的大視野3D測量能力,助力研磨碟盤質量管控(Quality Control),保障晶圓拋光均勻性)


銅箔粗糙度波動改變 PCB 特性阻抗采用激光顯微鏡與白光干涉儀對比檢測

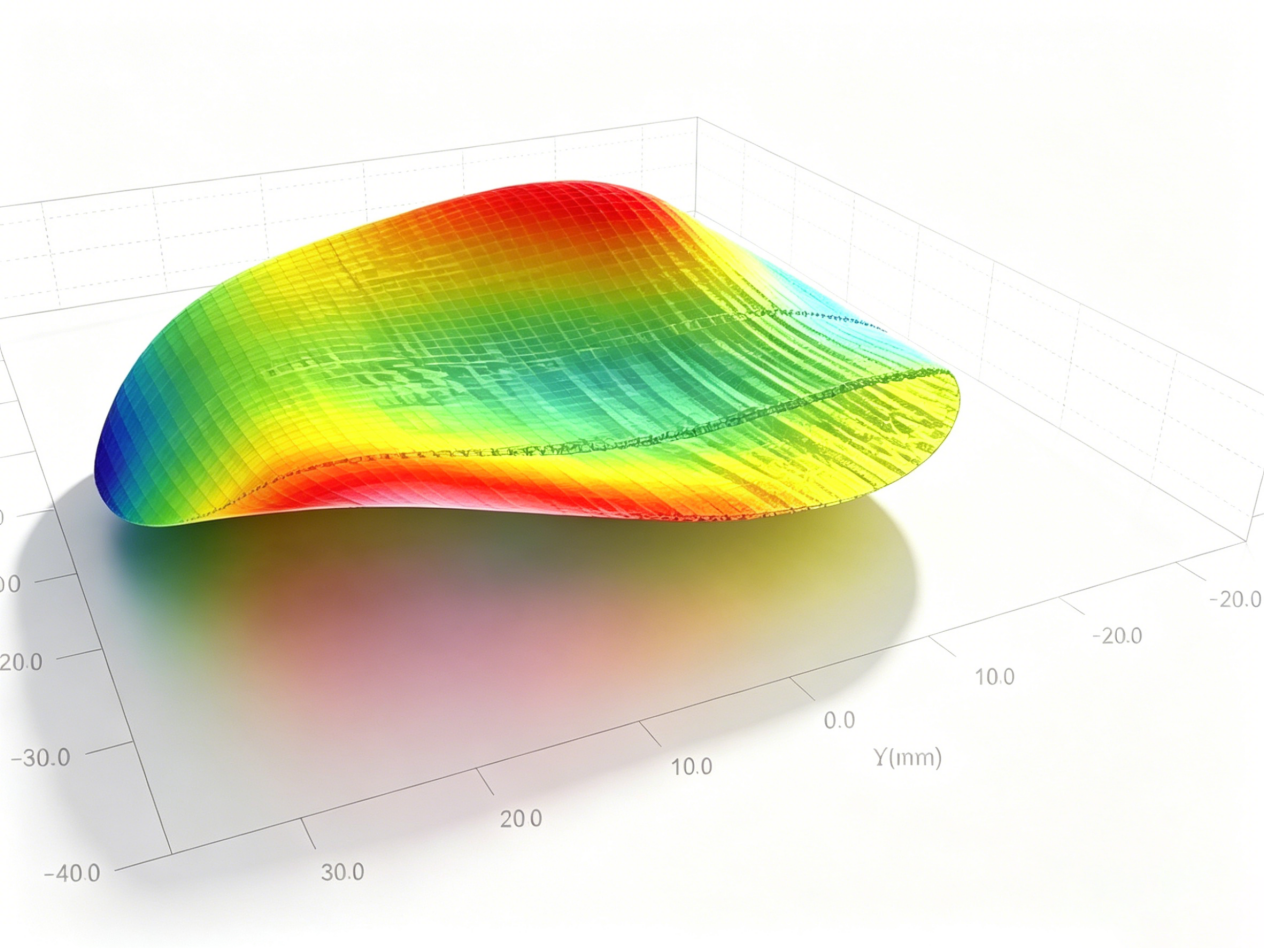

(圖示為裸片晶圓(Bare Wafer)翹曲(BOW)、彎曲(WARP)等形變(Deformation)測量,精準捕捉晶圓形變數據,保障晶圓加工及封裝(Packaging)精度,規避封裝過程中芯片破損、虛焊等問題)

晶圓表面粗糙度專項分析(核心檢測指標)


銅箔粗糙度波動改變 PCB 特性阻抗采用激光顯微鏡與白光干涉儀對比檢測

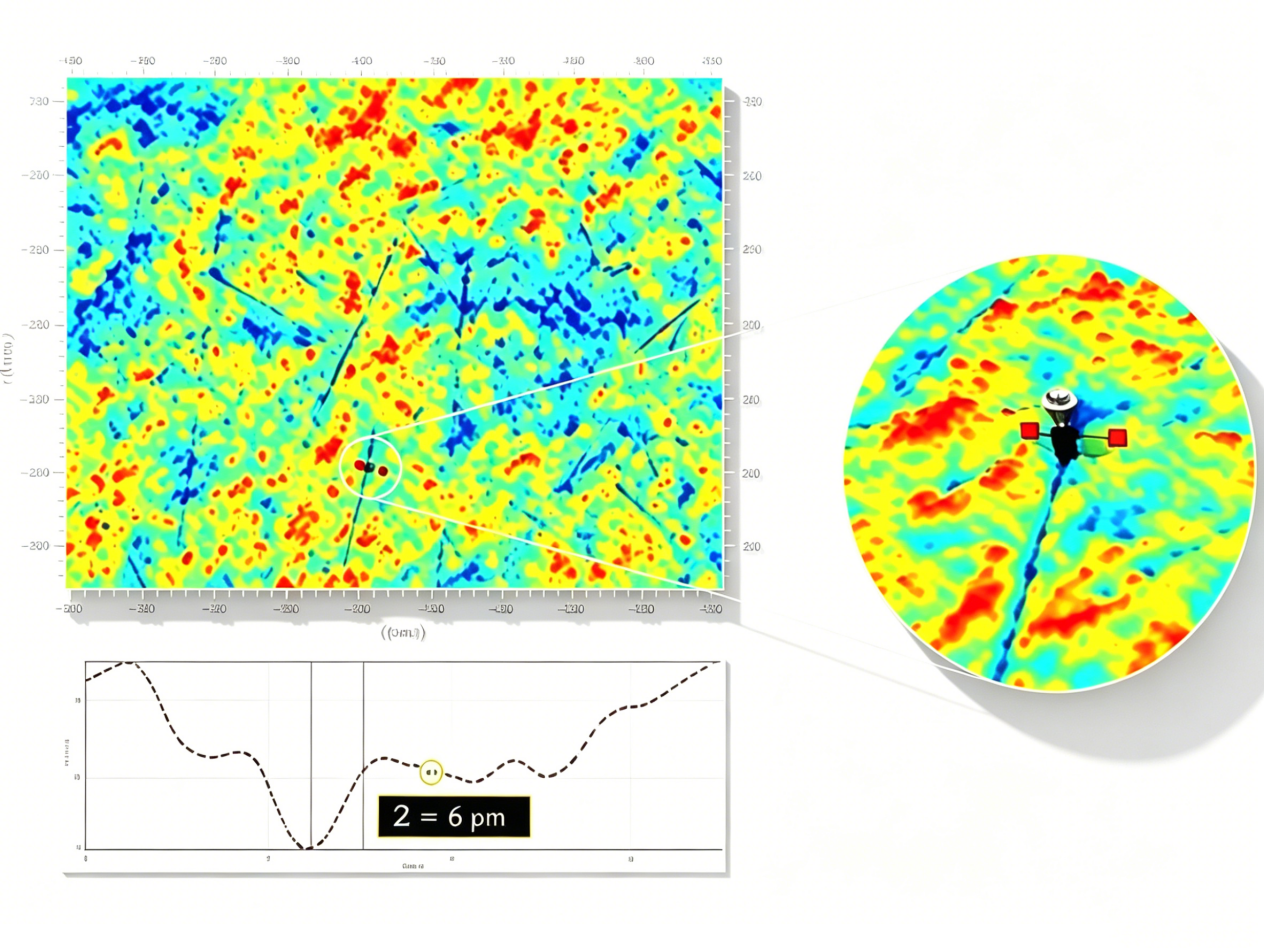

(圖示為CMP拋光后實測數據,精度達6pm=0.006nm,滿足晶圓超光滑表面(Ultra-Smooth Surface)檢測需求,適配半導體高端芯片晶圓檢測場景)


銅箔粗糙度波動改變 PCB 特性阻抗采用激光顯微鏡與白光干涉儀對比檢測

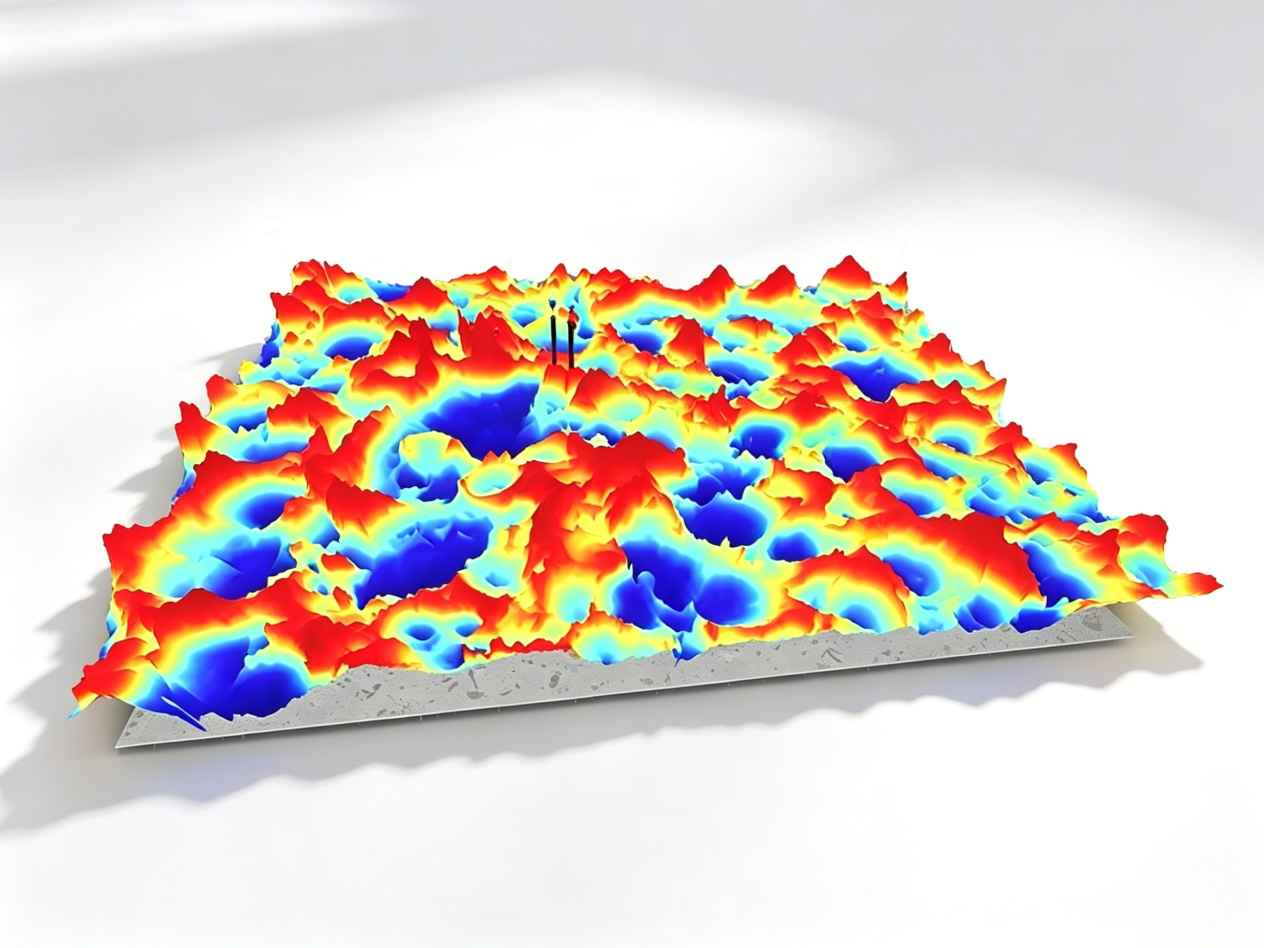

(圖示為CMP拋光后實測數據,粗糙度(Surface Roughness, Ra)=0.96nm,精準表征晶圓拋光后表面光滑度,助力拋光工藝優化(Polishing Process Optimization),提升晶圓表面質量)


銅箔粗糙度波動改變 PCB 特性阻抗采用激光顯微鏡與白光干涉儀對比檢測

(圖示為晶圓背面表面粗糙度實測數據,Ra=0.9μm,適配晶圓背面加工質量檢測場景,保障晶圓背面金屬化(Metallization)工藝穩定性,為后續鍵合(Bonding)工藝提供可靠基礎)

三、總結

激光共聚焦顯微鏡粗糙度實測數據不準,并非設備精度不足,而是高倍鏡頭視野無法匹配ISO標準評定長度,拼接補償方式易引入機械誤差,無法滿足實際工業樣品的檢測需求。而大視野3D白光干涉儀憑借超大視野、納米級精度、全場景適配的核心優勢,從根源解決取樣不達標、數據失真、場景受限等行業難題,是當下超精密表面粗糙度測量的優選方案。

新啟航半導體,專注提供一站式光學3D精密測量解決方案(One-Stop Optical 3D Precision Measurement Solution),以核心技術突破賦能工業精密檢測、半導體表征(Semiconductor Characterization),助力各行業實現高效、精準、標準化的質量檢測(Quality Inspection)與品質升級(Quality Upgrade)。
