高頻印制電路板（High?Frequency PCB）工作于 GHz 頻段時，受趨膚效應（Skin Effect）作用，信號電流集中在銅箔表層極薄區域傳輸，銅箔粗糙度（Copper Foil Roughness）直接改變傳輸線等效路徑，引發特性阻抗（Characteristic Impedance）偏移，帶來插入損耗（Insertion Loss）升高、信號反射、相位失真等問題，嚴重時造成高速鏈路失效。傳統接觸式輪廓儀易劃傷銅箔，且采樣點有限，難以完整表征全域微觀形貌。
激光顯微鏡（Laser Confocal Microscope）與白光干涉儀（White Light Interferometer，WLI）均屬于非接觸三維光學檢測手段，但技術特性存在差異。激光顯微鏡橫向分辨率優異，可捕捉銅箔局部微觀凸起細節，環境適配性好，適合產線快速篩查；但其垂直分辨率有限，納米級微小起伏的量化能力不足。白光干涉儀垂直分辨率可達亞納米級別，可精準輸出 Ra、Rz 等三維粗糙度參數，完整重建銅箔表面拓撲結構，為阻抗仿真模型提供可靠原始數據，對恒溫防震環境有一定要求。
在高頻 PCB 制程質控中，將兩種設備開展對比檢測：激光顯微鏡用于批量快速篩選，白光干涉儀用于精度核驗與工藝標定。通過兩類檢測數據相互校驗，建立粗糙度?特性阻抗的對應關系，指導低輪廓銅箔選型與棕化、蝕刻工藝優化，有效控制阻抗波動，提升高頻 PCB 信號傳輸一致性與量產良率。
一、激光共聚焦顯微鏡粗糙度實測偏差問題解析
在精密樣品粗糙度實際檢測中，很多用戶會發現：激光共聚焦顯微鏡的測量數據常常出現偏差、重復性（Repeatability）不佳，與白光干涉儀檢測結果不一致。但設備檢測標準塊（Standard Block）時數據卻精準穩定，這一現象的核心原因，是設備視野局限與國際標準化組織（International Organization for Standardization, ISO）粗糙度檢測標準不匹配。
1、1 共聚焦鏡頭視野的先天局限性
激光共聚焦顯微鏡的測量精度（Measurement Accuracy）與物鏡（Objective Lens）倍率正相關，行業內檢測納米級（Nanoscale）粗糙度，普遍采用尼康50倍APO高倍物鏡（Nikon 50X APO High-Magnification Objective Lens）。但高倍率必然壓縮視野范圍，該鏡頭的單幅視場（Field of View, FOV）僅0.5mm，成像取樣范圍（Imaging Sampling Range）極小，無法滿足實際工業樣品的全域檢測需求。
1、2 ISO標準對超細粗糙度的檢測規范（ISO4287/ISO4288）
針對Ra≤100nm（0.1μm）的超精密表面粗糙度檢測，國標與國際標準有明確硬性參數要求，具體參數如下：
適用粗糙度區間（Applicable Roughness Range）：0.02μm～0.1μm
取樣長度Lr（截止波長λc）（Sampling Length Lr / Cut-off Wavelength λc）：0.25mm
評定長度Ln（有效評估長度）（Evaluation Length Ln / Effective Evaluation Length）：默認5倍取樣長度，Ln=5×0.25mm=1.25mm
短波濾波λs（噪聲過濾）（Short-Wave Filter λs / Noise Filtering）：2.5μm（Lr/100）
1、3 數據不準的核心根源
結合設備參數與檢測標準可清晰看出：激光共聚焦50倍物鏡僅0.5mm的單幅視野，無法覆蓋1.25mm的標準評定長度，不滿足ISO粗糙度檢測的基礎規范，這是數據偏差的核心根源。
這也是檢測差異的關鍵：
檢測標準粗糙度塊時，樣品表面形貌（Surface Morphology）規則、均勻一致，取樣長度的差異不會影響最終檢測結果，數據精準穩定；
檢測實際工業樣品時，工件（Workpiece）表面不同位置的粗糙度、微觀形貌存在天然差異，過小的取樣視野不具備全域代表性，最終導致測量數據失真（Data Distortion）、與標準設備數據偏差較大。
該問題同樣適用于ISO25178面粗糙度（Areal Roughness）檢測標準，取樣范圍不足，會直接影響檢測數據的科學性（Scientificity）與準確性（Accuracy）。
1、4 視野拼接補償方式的弊端
為彌補視野不足的缺陷，行業內常采用圖像拼接（Image Stitching）的方式拓展檢測范圍，但拼接精度完全依賴設備運動平臺（Motion Platform）的硬件實力，極易引入新誤差（New Error），具體分類及弊端如下：
壓電平臺（Piezoelectric Platform）：拼接精度最高、誤差最小，但設備成本（Equipment Cost）昂貴，不適配常規檢測場景；
直線電機平臺（Linear Motor Platform）：精度與成本均衡，適配常規精密檢測（Precision Inspection）場景，是行業主流選擇；
伺服電機平臺（Servo Motor Platform）：成本最低，但高倍率成像拼接后，易出現水紋狀錯位、抖動、高低偏移、傾斜偏差等機械誤差（Mechanical Error）；行業通常通過算法濾波（Algorithm Filtering）掩蓋瑕疵，無法從根本上解決數據偏差問題。
二、大視野3D白光干涉儀：全域高精度粗糙度測量解決方案
針對激光共聚焦顯微鏡視野局限、實測數據不準的行業痛點，大視野3D白光干涉儀突破傳統精密測量設備（Traditional Precision Measurement Equipment）的技術瓶頸，兼顧超大視野、納米級高精度、全場景適配，重新定義超精密表面測量標準，為半導體、精密光學部件（Precision Optical Components）、高端工件檢測提供可靠的數據支撐。
四大核心技術革新，全面碾壓傳統測量設備
1、 超大視野+納米級高精度，效率精度雙突破
打破高倍率設備“高精度小視野、大視野低精度”的行業矛盾，搭載自主研發0.6倍輕量化專用鏡頭，實現15mm超大單幅視野（Single Frame Field of View），遠超傳統共聚焦設備。設備配備可兼容4組物鏡的轉塔結構（Turret Structure），無需頻繁切換設備，一臺儀器即可兼顧大視野全域觀測與納米級高精度測量，完美覆蓋ISO標準評定長度要求，從根源解決取樣范圍不足導致的數據偏差問題。
晶圓相關實測應用圖示及說明（半導體專屬）

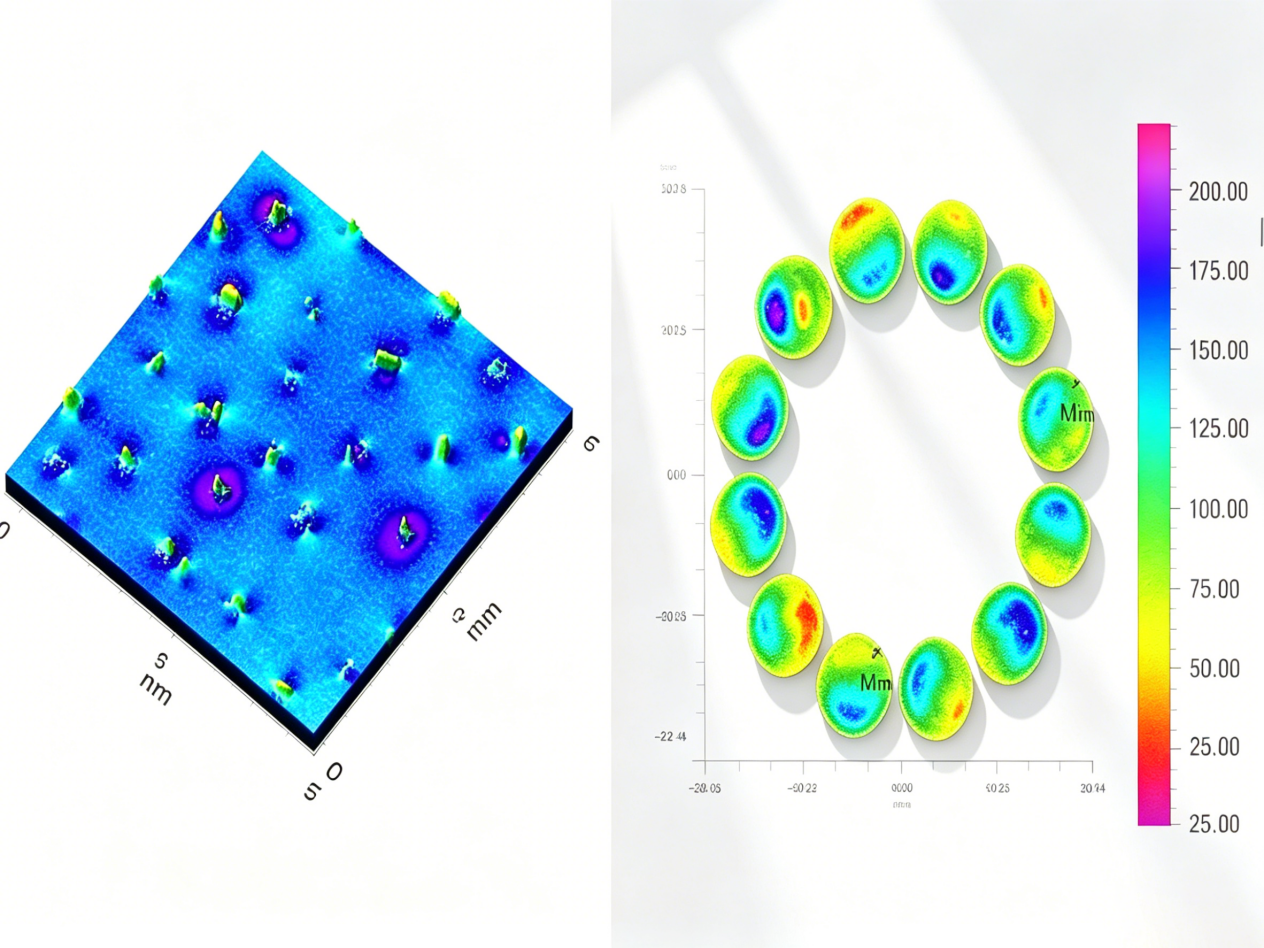

（圖示為化學機械拋光（Chemical Mechanical Polishing, CMP）研磨碟盤表面金剛石顆粒共面度（Coplanarity）分析：左側為放大細節圖，右側為整體共面度分析圖，直觀展現設備帶圖形的大視野3D測量能力，助力研磨碟盤質量管控（Quality Control），保障晶圓拋光均勻性）

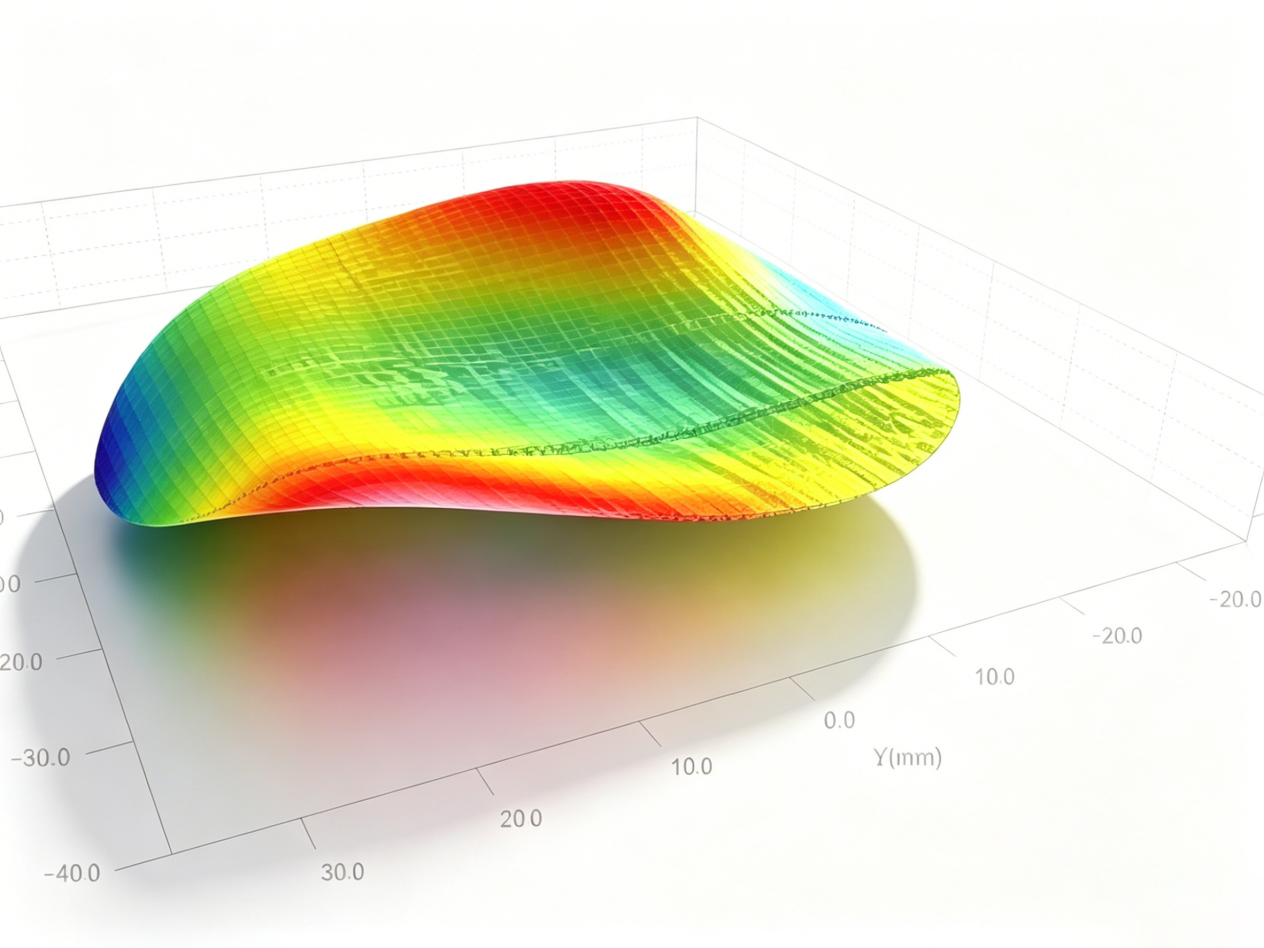

（圖示為裸片晶圓（Bare Wafer）翹曲（BOW）、彎曲（WARP）等形變（Deformation）測量，精準捕捉晶圓形變數據，保障晶圓加工及封裝（Packaging）精度，規避封裝過程中芯片破損、虛焊等問題）
晶圓表面粗糙度專項分析（核心檢測指標）

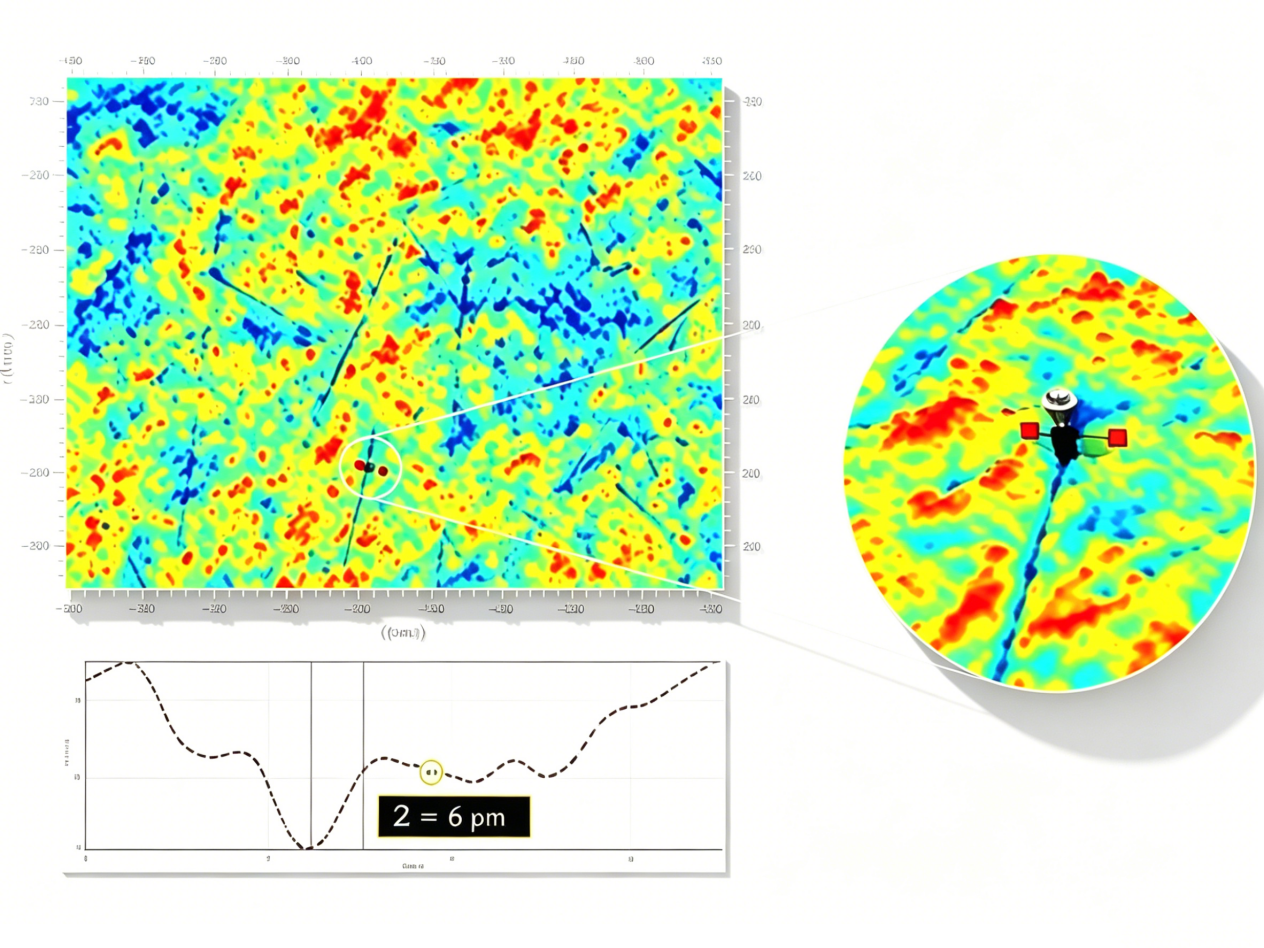

（圖示為CMP拋光后實測數據，精度達6pm=0.006nm，滿足晶圓超光滑表面（Ultra-Smooth Surface）檢測需求，適配半導體高端芯片晶圓檢測場景）
（圖示為CMP拋光后實測數據，粗糙度（Surface Roughness, Ra）=0.96nm，精準表征晶圓拋光后表面光滑度，助力拋光工藝優化（Polishing Process Optimization），提升晶圓表面質量）
（圖示為晶圓背面表面粗糙度實測數據，Ra=0.9μm，適配晶圓背面加工質量檢測場景，保障晶圓背面金屬化（Metallization）工藝穩定性，為后續鍵合（Bonding）工藝提供可靠基礎）
三、總結
激光共聚焦顯微鏡粗糙度實測數據不準，并非設備精度不足，而是高倍鏡頭視野無法匹配ISO標準評定長度，拼接補償方式易引入機械誤差，無法滿足實際工業樣品的檢測需求。而大視野3D白光干涉儀憑借超大視野、納米級精度、全場景適配的核心優勢，從根源解決取樣不達標、數據失真、場景受限等行業難題，是當下超精密表面粗糙度測量的優選方案。
新啟航半導體｜專業白光干涉 3D 輪廓測量方案。亞納米精度保障，支持自動化定制；高端系列對標國際一線品牌，大視野設計，輕松應對高低反射、復雜材料測量場景。
免責聲明（Disclaimer）
一、內容溯源與適用范圍（Source & Scope of Application）
本文全部技術參數、結構原理、機型適配及對比數據，均源自設備原廠官方資料、權威標準文獻及公開招標驗收文件，僅用于技術研究、方案對比及行業參考，不作任何商業用途。
二、內容效力與權責界定（Validity & Liability Definition）
本文觀點與結論為通用技術參考，非設備原廠官方定論，不構成任何商業承諾、履約標準及驗收依據，未經原廠實測核驗，不得用于項目驗收、舉證追責。
三、風險承擔與合規說明（Risk Assumption & Compliance Statement）
使用者擅自套用、篡改本文內容產生的一切風險與法律責任，由使用者自行承擔，本文作者及所屬單位不承擔任何連帶責任。若存在版權及侵權異議，將及時
