摘要：鏡筒定位面（Lens barrel positioning surface）平面度直接影響光學組件同軸度（Optical assembly coaxiality）與對焦精度，是精密光學系統核心質控指標。本文依據GB/T 11337-2004、ISO 12781-2011幾何公差標準，結合原廠設備參數及公開招標溯源數據，提出全流程變形管控+非接觸光學檢測方案，適配量產質控與實驗室高精度檢測場景。
1 管控基準與精度閾值（Datum & Threshold）
依據GPS幾何公差體系（Geometrical Product Specifications），定位面平面度定義為被測表面相對最小二乘擬合平面（Least squares fitting plane）的高程偏差。結合光學行業公開分級標準：通用工業鏡筒平面度閾值≤3μm；紅外/顯微高精度鏡筒閾值≤1μm，所有分級參數溯源光學器件廠商公開質控規范。
2 全流程平面度制程管控（Full-process Control）
1 加工端變形管控：鋁合金、鈦合金鏡筒精加工后存在應力釋放形變，采用標準恒溫環境（20℃±2℃ Constant temperature environment）加工與時效處理，抑制溫漂引發的面型畸變（Surface distortion）。
2 裝配前端管控：前置去除定位面毛刺、磕碰缺陷，規避局部接觸應力導致的平面度偏移，構建加工-時效-復檢閉環管控體系。
3 光學輪廓測量質檢方案（Optical Profile Inspection）
1 檢測原理與設備選型：采用菲索式白光干涉輪廓儀（Fizeau white light interferometer），標配632.8nm He-Ne基準激光（溯源行業通用干涉儀原廠參數），屬于非接觸式無損檢測方案，適配薄壁鏡筒易變形工件檢測。
2 檢測執行規范：按照GB/T 11337全域網格布點采集高程數據，采用最小區域法（Minimum zone method）解算平面度誤差；設備固有檢測精度0.1μm，重復再現性≤5nm（溯源干涉儀廠商公開招標參數），遠優于傳統平板塞尺接觸式檢測。

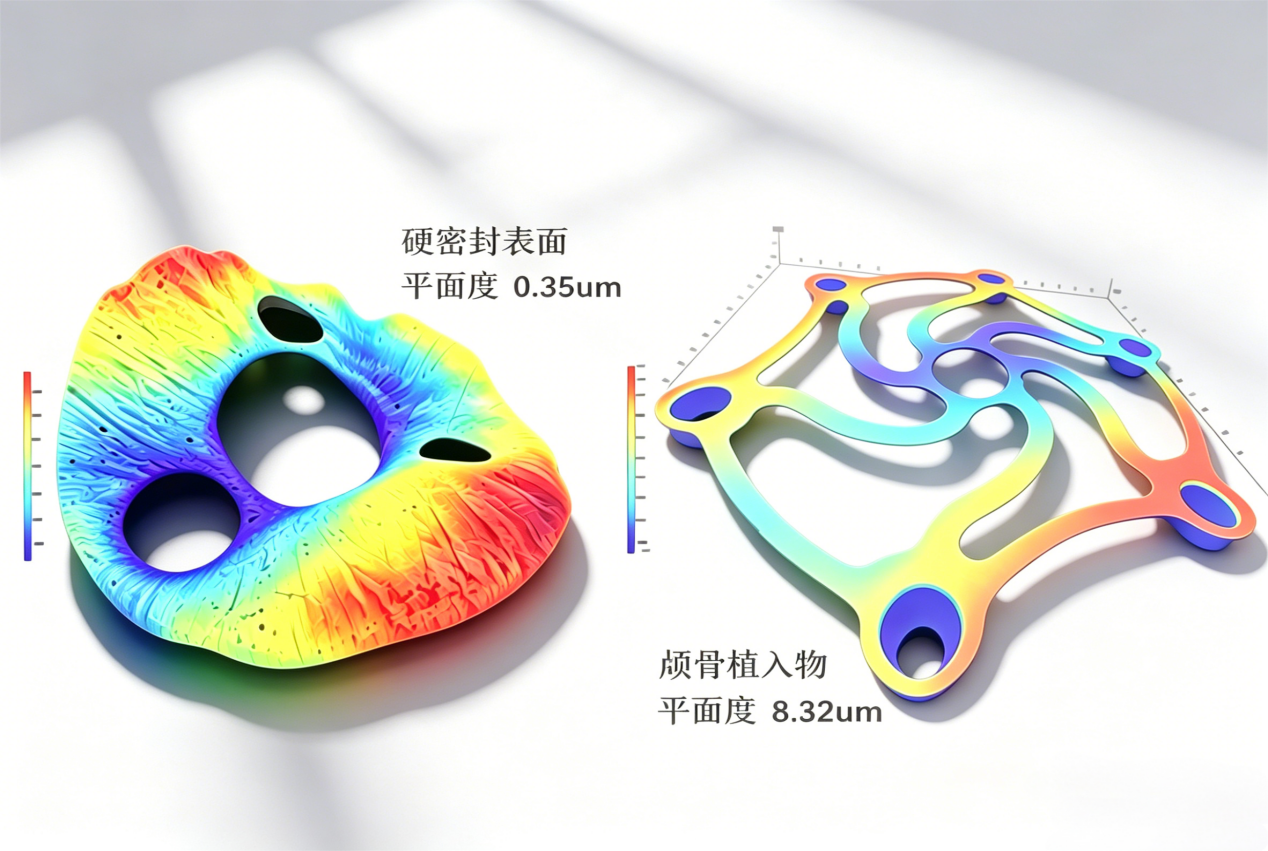

3 工程實測案例：依托多功能面型干涉儀完成實測驗證，典型工況數據溯源設備原廠白皮書：燃油器密封端面平面度變形0.35μm；醫用顱骨植入定位面平面度8.32μm，設備單幅標準掃描視野25mm，擴展視野可達200mm，適配鏡筒批量自動化跑點檢測。
4 核心設備技術特性（Technical Features）

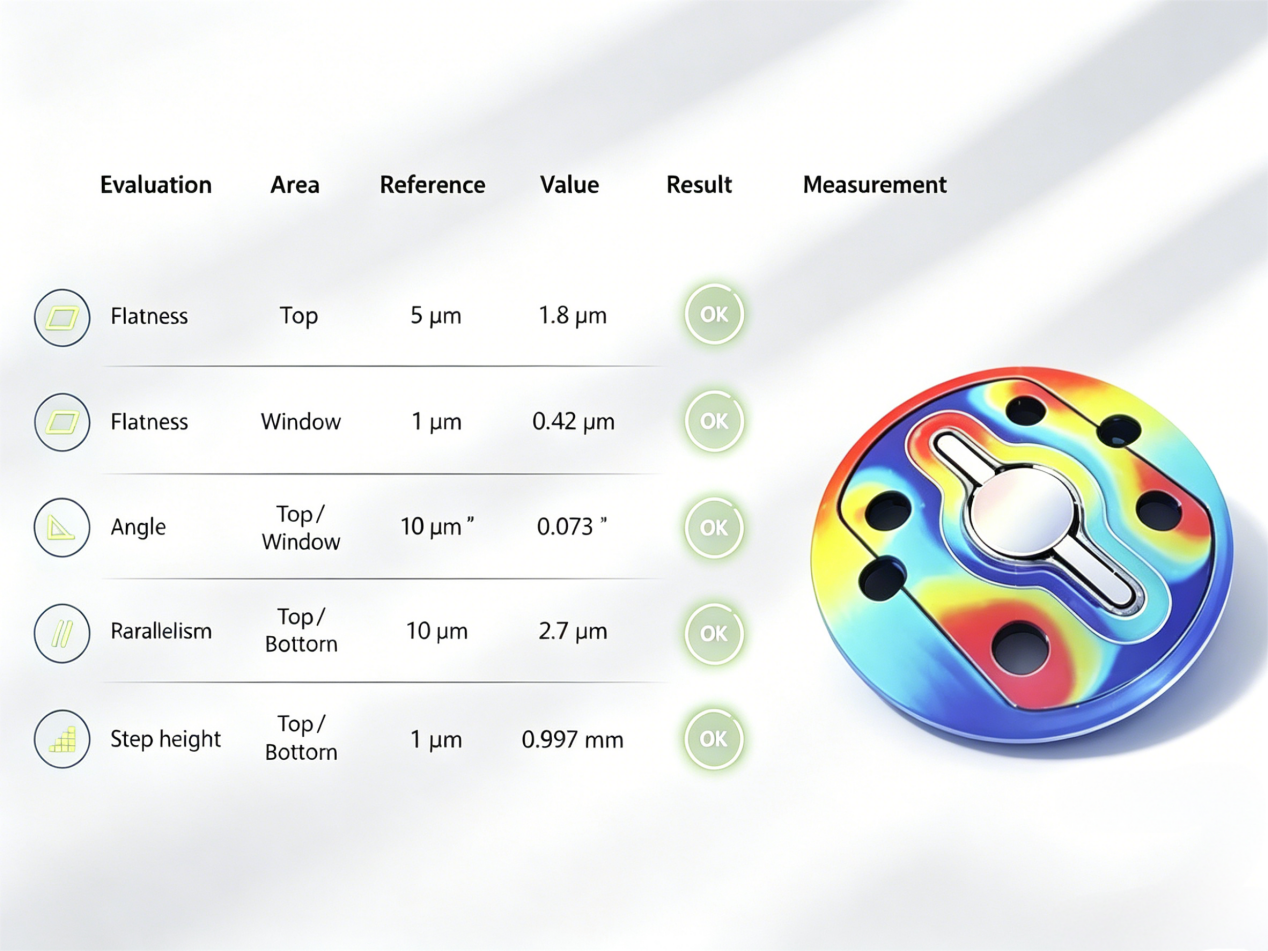

本文所用檢測設備基于四大原廠核心技術（溯源設備公開技術手冊），解決行業測量瓶頸：①一鍵全域掃描，突破傳統設備深度、視野限制，兼容錐孔、臺階多維度檢測；②70mm大跨度多臺階平行度一體化分析，彌補單平面測量設備功能短板；③自動化批量檢測模式，標配23×18mm原生視野，支持200mm大視野全自動測量；④深錐孔角度+上下平面平行度同步檢測，專屬光路設計兼容透明/非透明工件，簡化檢測鏈路。
5 結論
本方案基于國標規范與原廠實測參數，通過恒溫應力管控+白光干涉高精度檢測的組合模式，精準管控鏡筒定位面平面度誤差。設備兼容多規格工件與批量生產場景，可直接落地精密光學模組量產質檢環節，技術參數均有公開溯源依據。
新啟航半導體｜專業白光干涉 3D 輪廓測量方案。亞納米精度保障，支持自動化定制；高端系列對標國際一線品牌，大視野設計，輕松應對高低反射、復雜材料測量場景。
