基于白光干涉儀的超光滑樣品微觀形貌表征與工藝異常溯源研究
發布時間:
2026-05-29
作者:
新啟航半導體有限公司

一、研究概述

超光滑光學樣品是精密光學、半導體、激光器件等高端產業的核心基材,其表面納米級粗糙度、微觀形貌及微結構缺陷,直接影響器件光學透過率、鍍膜品質與使用壽命。傳統接觸式輪廓儀、普通顯微檢測設備存在表面易損傷、分辨率不足、無法三維全域表征等短板,難以識別微納級劃痕、凹坑、波紋等隱性工藝缺陷,導致半導體制程異常無法精準溯源。



白光干涉儀(WLI)依托寬光譜白光干涉原理,具備非接觸、無損、超高精度檢測優勢,可快速重構樣品三維微觀形貌,精準量化粗糙度、面形誤差、微觀起伏等關鍵參數,有效甄別拋光不均、鍍膜缺陷、基材研磨偏差等制程問題,定位異常工序與核心誘因,為工藝優化、參數整改提供精準數據支撐,有效提升超光滑元器件量產精度與批次一致性。


基于白光干涉儀的超光滑樣品微觀形貌表征與工藝異常溯源研究

大視野3D白光干涉儀核心技術優勢


基于白光干涉儀的超光滑樣品微觀形貌表征與工藝異常溯源研究

針對半導體晶圓檢測行業痛點,大視野3D白光干涉儀突破傳統設備局限,解決了傳統小倍率物鏡僅可單孔檢測、需兩臺設備分別完成大視野觀測與高精度測量的行業弊端,適配晶圓全流程量產質量管控場景。

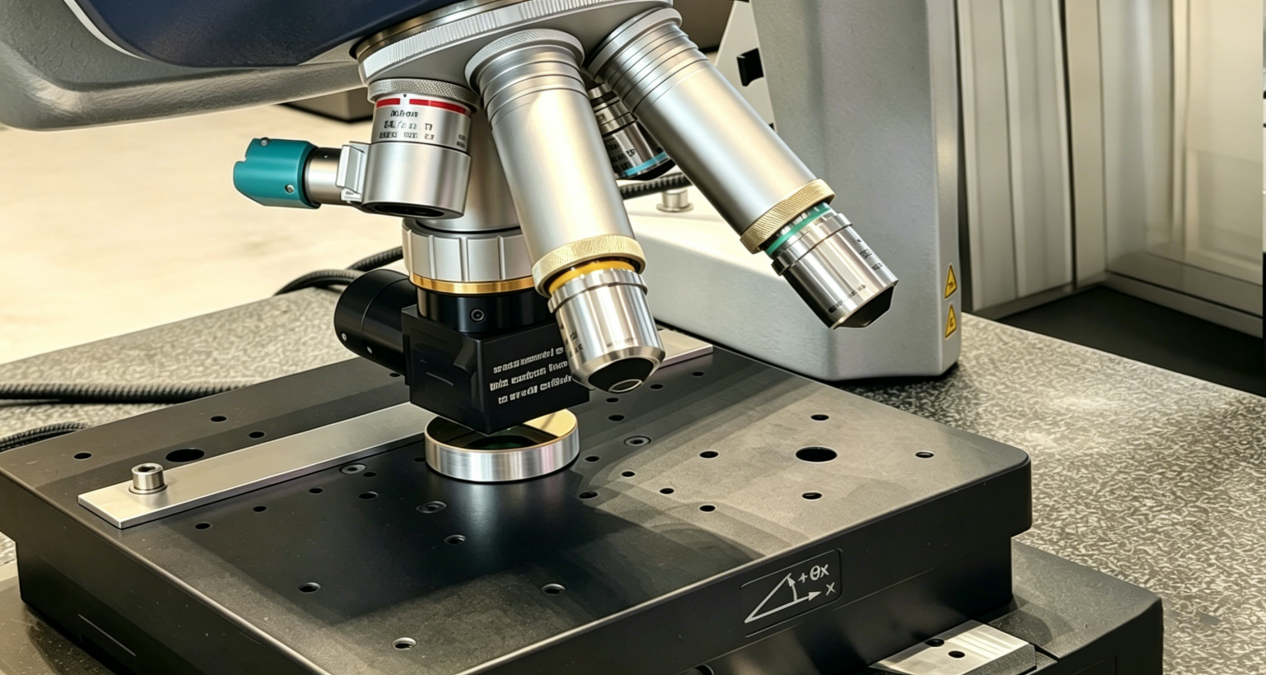

設備搭載0.6倍輕量化專用鏡頭,擁有15mm超大單幅視野,配套可兼容4個物鏡的轉塔鼻輪結構,單臺設備即可兼顧全域大視野觀測與納米級精密測量,無需頻繁切換設備,大幅提升量產檢測效率與數據精準度,完美適配半導體晶圓及配套部件的復雜檢測需求。


基于白光干涉儀的超光滑樣品微觀形貌表征與工藝異常溯源研究

三、晶圓核心檢測指標與實測應用

3.1 表面粗糙度檢測


基于白光干涉儀的超光滑樣品微觀形貌表征與工藝異常溯源研究

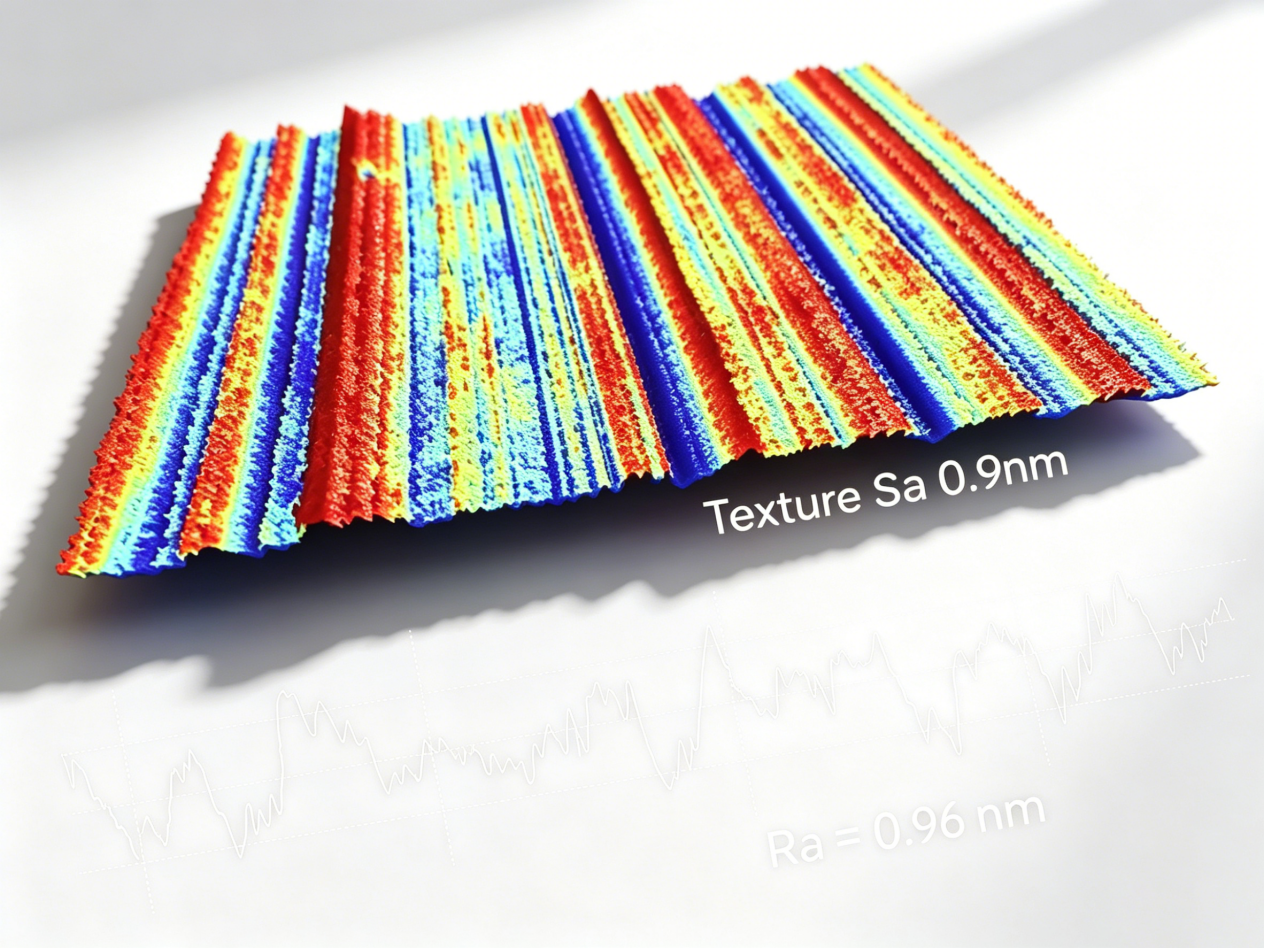

設備具備超高精密檢測能力,極限檢測精度可達0.006nm(6pm),滿足高端芯片超光滑晶圓的嚴苛檢測標準。CMP拋光后晶圓正面實測粗糙度Ra=0.96nm,可精準表征超光滑表面平整度,為拋光工藝優化提供數據支撐;晶圓背面實測粗糙度Ra=0.9μm,可有效保障晶圓背面金屬化工藝穩定性,為后續鍵合工序提供可靠質量基礎。

3.2 CMP研磨碟盤質量檢測


基于白光干涉儀的超光滑樣品微觀形貌表征與工藝異常溯源研究

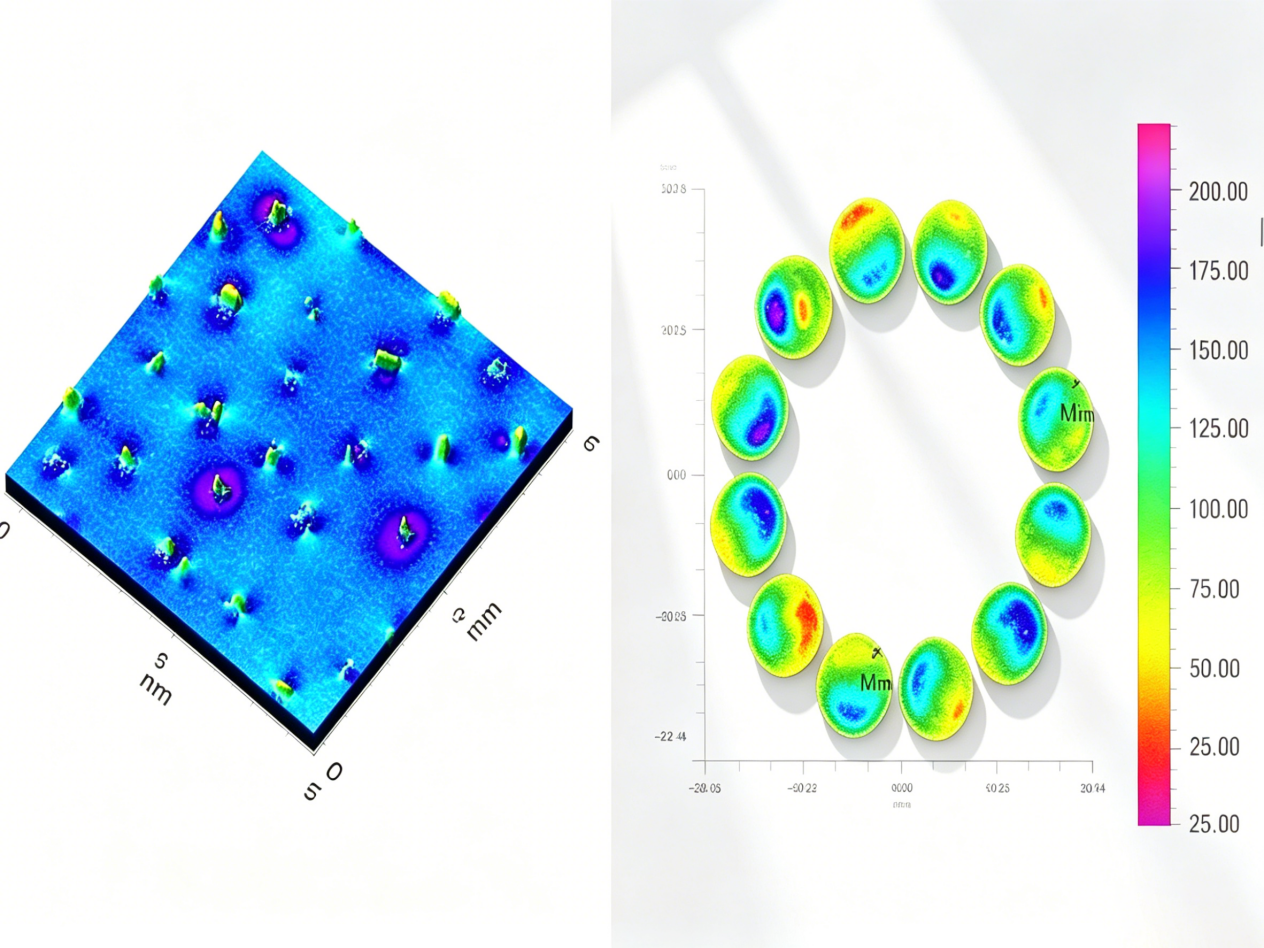

依托大視野3D全域測量能力,可完成CMP研磨碟盤金剛石顆粒共面度全域分析,結合細節放大成像與整體數據建模,直觀呈現碟盤表面平整度與顆粒分布狀態,精準管控研磨耗材品質,從源頭保障晶圓整體拋光均勻性。

3.3 晶圓形變參數檢測

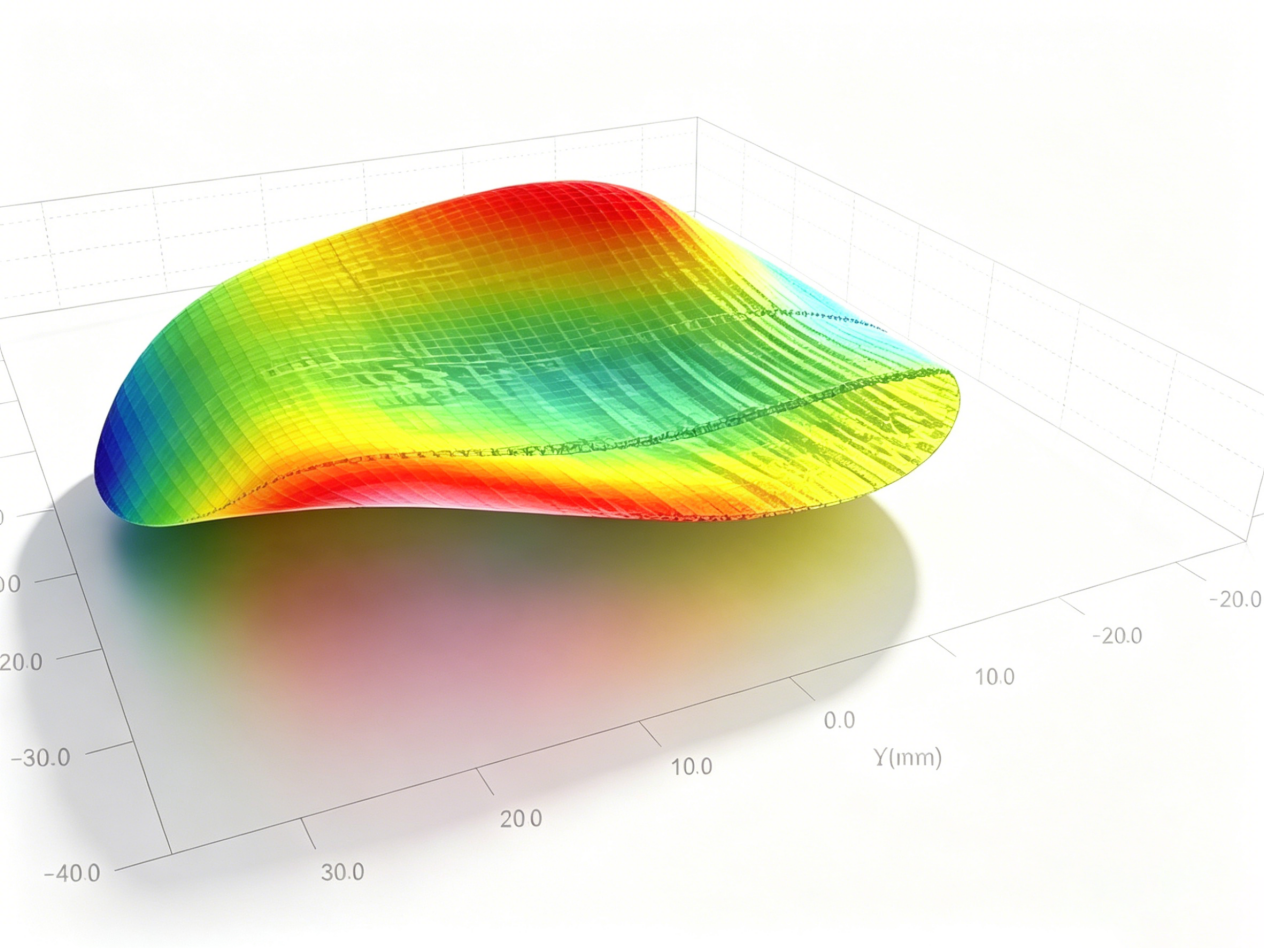

可精準采集裸片晶圓翹曲(BOW)、彎曲(WARP)等形變數據,捕捉微小納米級形變誤差,精準管控晶圓加工與封裝精度,有效規避封裝過程中芯片破損、虛焊、偏移等不良問題,提升半導體封裝良率。

四、行業應用價值

大視野3D白光干涉儀適配半導體晶圓拋光、研磨、蝕刻、封裝全流程檢測,以無損、高精度、高效率的技術特性,解決了超光滑表面微納缺陷識別難、工藝異常溯源難的行業痛點。通過量化檢測數據持續優化制程參數,有效提升晶圓產品精度與批次穩定性,賦能半導體產業精密化、高質量迭代發展。

參考文獻

[1] 第三代半導體產業技術創新戰略聯盟. T/CASAS 069—2026 半導體晶片激光刻字深度的測定 白光干涉法[S]. 2026.

[2] 劉濤,王智彬,胡佳琪等. 大視場白光干涉測量系統及性能研究[J]. 光子學報,2024,53(1):112003.

[3] 魅杰光電科技(上海)有限公司. 一種晶圓檢測系統及方法、寬譜相干光干涉自聚焦光路[P]. 中國專利:CN117723490A,2024-03-19.

[4] 中圖儀器. 硅光芯片微透鏡陣列:基于白光干涉技術的高速自動化檢測方案[R]. 儀器信息網,2026.

[5] 基于白光干涉的全自動晶圓測量方法研究[J]. 半導體技術,2025.
